Трубки из нитрида кремния: что это такое, почему они прочные и где их использовать

Что такое трубка из нитрида кремния и чем она отличается от другой керамики?

Трубка из нитрида кремния представляет собой полый цилиндрический компонент, изготовленный из нитрида кремния (Si₃N₄), современной конструкционной керамики, образованной химическим соединением атомов кремния и азота в плотную ковалентно связанную сеть. В отличие от оксидной керамики, такой как оксид алюминия или диоксид циркония, которые являются наиболее широко используемой технической керамикой, нитрид кремния представляет собой неоксидную керамику, исключительные свойства которой обусловлены прочностью и направленностью ковалентных связей Si-N, а не ионными связями. Это фундаментальное различие в атомной структуре является тем, что дает трубкам Si₃N₄ замечательное сочетание высокой прочности, низкой плотности, превосходной термостойкости и выдающихся характеристик одновременно в окислительных, коррозионных и механически требовательных средах.

С практической точки зрения керамическая трубка из нитрида кремния — один из очень немногих материалов, которые можно поместить в печь с температурой 1400 ° C, подвергнуть быстрому охлаждению, погрузить в расплавленный металл и подвергнуть механической нагрузке — и все это без разрушения или значительного ухудшения качества. В таких условиях большинство металлов окисляются или ползут; большинство другой керамики треснет от термического удара. Такое сочетание свойств объясняет, почему трубки из нитрида кремния продаются по более высокой цене и предназначены для применений, где стандартные материалы постоянно терпят неудачу.

Трубки из нитрида кремния коммерчески доступны в широком диапазоне размеров — от тонкостенных лабораторных трубок с внешним диаметром в несколько миллиметров до больших промышленных защитных трубок, внешний диаметр которых превышает 60 мм, а длина — 1500 мм. Конкретная марка, метод спекания и требуемые допуски на размеры во многом зависят от конечного применения, и выбор правильной комбинации этих переменных так же важен, как и сам выбор основного материала.

Основные физические и механические свойства трубок из нитрида кремния

Преимущества производительности трубки из нитрида кремния Преимущества конкурирующих материалов основаны на определенном наборе физических, механических и термических свойств. Понимание этих свойств в количественном выражении позволяет инженерам и покупателям проводить обоснованные сравнения и обосновывать решения по выбору материалов для заинтересованных сторон.

Особого внимания заслуживает сочетание высокой вязкости разрушения и высокой прочности на изгиб. Большинство керамических изделий меняют одно на другое — очень твердый материал имеет тенденцию быть хрупким и склонным к катастрофическому распространению трещин. Нитрид кремния достигает и того, и другого, поскольку его микроструктура из удлиненных зерен β-Si₃N₄ действует на микромасштабе как армированный волокном композит, отклоняя и перекрывая трещины, а не позволяя им распространяться прямо через материал.

Марки нитрида кремния и методы производства: какой из них вам действительно нужен

Не все трубки из нитрида кремния производятся одинаково, и процесс спекания, используемый для уплотнения материала, оказывает глубокое влияние на его конечную микроструктуру, плотность, прочность и стоимость. Понимание основных марок поможет вам выбрать правильную трубку для вашего применения, а не завышать или занижать спецификации — и то, и другое влечет за собой значительные финансовые последствия.

Нитрид кремния горячего прессования (HPSN)

Нитрид кремния горячего прессования производится путем одновременного воздействия высокого давления (обычно 20–30 МПа) и высокой температуры (1600–1800 ° C) на порошок нитрида кремния с использованием спекающих добавок, таких как MgO, Al₂O₃ или Y₂O₃. Этот процесс обеспечивает полное уплотнение и позволяет получить материал с высочайшей механической прочностью и наименьшей пористостью среди всех марок Si₃N₄ — достижима прочность на изгиб 800–1000 МПа. Однако процесс горячего прессования ограничивает возможности изготовления форм; Простая геометрия, такая как плоские пластины, диски и короткие цилиндры, практична, но сложные или тонкостенные трубы сложны и дороги. HPSN обычно используется там, где максимальная прочность является основным требованием и допустимы ограничения по геометрии.

Спеченный реакционно-связанный нитрид кремния (SRBSN)

SRBSN производится в двухэтапном процессе: сначала порошку металлического кремния придают желаемую сырую форму и азотируют при температуре ~1300°C, чтобы превратить его в реакционно-связанный нитрид кремния (RBSN), который сохраняет свою форму с очень низкой усадкой. Полученную пористую заготовку RBSN затем спекают при более высокой температуре с использованием спекающих добавок, чтобы закрыть остаточную пористость и достичь почти полной плотности. Этот маршрут позволяет изготавливать сложные формы, включая длинные тонкостенные трубы, с превосходной точностью размеров и относительно умеренными затратами на оснастку. Трубки SRBSN обладают прочностью на изгиб 600–800 МПа и превосходной термостойкостью, что делает их наиболее распространенным выбором для защитных трубок термопар, оболочек погружных нагревателей и промышленных печей.

Нитрид кремния, спеченный под давлением газа (GPSSN)

При спекании под давлением газа во время высокотемпературного спекания используется повышенная атмосфера азота (обычно 1–10 МПа) для подавления разложения нитрида кремния при температурах выше 1700 ° C, что обеспечивает более высокие температуры уплотнения без необходимости использования прессового оборудования, используемого при горячем прессовании. В результате получается полностью плотный материал с прочностью и вязкостью, приближающейся к HPSN, но с большей свободой придания формы. GPSSN особенно ценится для применений, требующих сохранения прочности при повышенных температурах — выше 1200°C — когда зернограничные фазы стекла в других марках начинают размягчаться. Обычно он используется для требовательных аэрокосмических, турбинных и высокопроизводительных промышленных применений.

Реакционно-связанный нитрид кремния (RBSN)

Реакционно-связанный нитрид кремния без последующего этапа спекания дает пористый материал (остаточная пористость 10–25%) с более низкой прочностью, чем полностью плотные сорта — обычно 150–300 МПа при прочности на изгиб. Основным преимуществом RBSN является точность размеров: поскольку азотирование металлического кремния практически не приводит к чистому изменению объема, компоненты RBSN могут быть обработаны до почти окончательных размеров в состоянии металлического кремния, а затем азотированы практически без изменения размеров, что исключает дорогостоящее алмазное шлифование после спекания. Трубы RBSN используются в приложениях с низкими нагрузками, где точность размеров или сложная внутренняя геометрия перевешивают необходимость максимальной прочности.

Первичное промышленное применение трубок из нитрида кремния

Керамические трубки из нитрида кремния используются в удивительно широком спектре отраслей промышленности, каждая из которых использует различные возможности материала. В каждом случае применение включает условия, которые обычно разрушают или быстро разрушают альтернативные материалы — именно поэтому более высокая стоимость трубок Si₃N₄ оправдана.

Защитные трубки термопар в высокотемпературных печах

Одним из наиболее распространенных применений защитных трубок из нитрида кремния является использование в качестве оболочек термопар в промышленных печах, работающих при температуре выше 1200°C. Защитная трубка термопары служит физическим и химическим барьером между проводами датчика термопары и суровой атмосферой печи, защищая их от окислительных газов, коррозийных продуктов сгорания и механического контакта, одновременно передавая сигнал температуры с минимальной погрешностью. Трубки из нитрида кремния превосходны в этой роли, поскольку они устойчивы к окислению на воздухе при температуре до 1400°C, обладают высокой теплопроводностью по сравнению с другой керамикой (что уменьшает тепловую задержку между стенкой трубки и чувствительным спаем внутри) и могут выдерживать повторяющиеся циклические изменения температуры, возникающие при запуске и остановке печи, без растрескивания.

В частности, в печах для плавки и выдержки алюминия защитные трубки термопар из нитрида кремния значительно превосходят альтернативы из оксида алюминия. Расплавленный алюминий быстро смачивает и проникает в трубки из оксида алюминия, что приводит к разрушению и выходу из строя термопары в течение нескольких недель. Нитрид кремния не смачивается расплавленным алюминием или большинством других цветных металлов, что обеспечивает срок службы, измеряемый месяцами или годами в тех же условиях.

Оболочки и стояки погружного нагревателя из расплавленного металла

Погружные трубы из нитрида кремния широко используются при литье под давлением алюминия, цинка и магния, а также в литейном производстве в качестве оболочек для электрических погружных нагревателей и в качестве стояков в машинах для литья под низким давлением. В этих случаях труба находится в прямом непрерывном контакте с расплавленным металлом при температуре 700–900°C в течение длительного периода времени. Несмачивающее поведение Si₃N₄ в расплавленном алюминии является здесь решающим свойством — оно предотвращает проникновение металла в стенку трубы, устраняя механизм деградации, разрушающий конкурирующие материалы. Сочетание высокой термостойкости (необходимой для первоначального погружения в расплавленный металл), химической инертности к расплаву и механической прочности под гидростатическим давлением столба расплавленного металла делает нитрид кремния предпочтительным материалом для этого требовательного применения.

Технологические трубы для полупроводниковой и солнечной промышленности

При изготовлении полупроводниковых пластин и солнечных элементов трубки из нитрида кремния используются в качестве технологических трубок и держателей лодочек внутри диффузионных печей, окислительных печей и реакторов химического осаждения из паровой фазы (CVD). Эти среды требуют сверхвысокой чистоты, контролируемой атмосферы химически активных газов (HCl, O₂, N₂, H₂) и точно контролируемых температур до 1200°C. Нитрид кремния обеспечивает чрезвычайно низкий уровень металлических загрязнений по сравнению с кварцевыми трубками при температурах, при которых кварц начинает расстекловываться и терять свою структурную целостность. Технологические трубы Si₃N₄ также обеспечивают превосходную устойчивость к тепловому удару при быстрых циклах продувки газом, которые распространены в современных полупроводниковых процессах.

Компоненты аэрокосмической и газовой турбины

Сочетание низкой плотности нитрида кремния, сохранения прочности при высоких температурах и превосходного сопротивления ползучести делает его привлекательной конструкционной керамикой для аэрокосмической промышленности. Трубки и трубчатые компоненты Si₃N₄ были исследованы и использованы во вставках гильз сгорания газовых турбин, трубках теплообменников для высокоэффективных рекуператоров и компонентах сопел, где снижение веса при повышенных рабочих температурах обеспечивает преимущества в производительности и топливной эффективности, с которыми не может сравниться ни один металлический сплав. Проблема внедрения в аэрокосмической отрасли заключается не в характеристиках материалов, а в демонстрации надежности и сертификации: керамические компоненты требуют обширных методологий вероятностного проектирования, чтобы учесть присущую им чувствительность к дефектам.

Химическая обработка и обращение с коррозионными жидкостями

Керамические трубки из нитрида кремния используются в качестве реакционных трубок, труб теплообменников и проточных труб в средах химической обработки, в которых используются сильные кислоты (кроме плавиковой кислоты), щелочи при умеренных температурах и агрессивные органические соединения, которые могут вызвать коррозию металлических альтернатив. Si₃N₄ устойчив к большинству минеральных кислот при комнатной температуре и сохраняет хорошую химическую стойкость при повышенных температурах, когда металлические изделия разрушаются в результате коррозии с экономически неприемлемой скоростью. При производстве специальных химикатов, фармацевтических препаратов и электронной химии, где металлические загрязнения технологического потока недопустимы, трубки из нитрида кремния обеспечивают как химическую инертность, так и механическую прочность, позволяя выполнять функции структурных компонентов процесса.

Трубка из нитрида кремния по сравнению с другими высокопроизводительными керамическим трубками

Инженеры, выбирающие керамическую трубку для требовательного применения, обычно выбирают между нитридом кремния и одним или несколькими конкурирующими современными керамическими материалами. Правильный выбор зависит от того, какая конкретная комбинация свойств требуется вашему приложению. Следующее сравнение охватывает наиболее часто оцениваемые альтернативы.

Трубки из карбида кремния являются ближайшим конкурентом нитрида кремния в высокотемпературных конструкционных применениях. Карбид кремния обеспечивает более высокую теплопроводность и немного лучшие характеристики при температуре выше 1400°C в инертной атмосфере, но его более низкая вязкость разрушения делает его более восприимчивым к катастрофическому разрушению в результате механического воздействия или серьезного термического удара. Для применений, где присутствуют как термический удар, так и механическая нагрузка, например, защита термопар в литейном производстве, Si₃N₄, как правило, является более безопасным выбором, несмотря на более высокий температурный потолок SiC.

Как выбрать трубку из нитрида кремния: размеры, допуски и качество поверхности

Заказ керамической трубки из нитрида кремния требует более точных спецификаций, чем заказ стандартной металлической или пластиковой трубки. Поскольку Si₃N₄ представляет собой хрупкий материал, обрабатываемый алмазным шлифованием после спекания, допуски на размеры и качество поверхности оказывают прямое влияние как на стоимость, так и на надежность эксплуатируемого компонента. Знание того, что указывать и какой уровень точности вам действительно нужен, помогает контролировать затраты без ущерба для производительности.

• Внешний диаметр (OD) и внутренний диаметр (ID): Стандартные коммерческие трубки из нитрида кремния доступны с внешним диаметром примерно от 6 до 60 мм и толщиной стенок от 2 до 10 мм. Нестандартные размеры изготавливаются по запросу. Чтобы избежать двусмысленности, указывайте внешний и внутренний диаметр отдельно, а не внешний диаметр и толщину стенки, и укажите, применяется ли допуск к размеру в спеченном состоянии или к размеру шлифовки. Допуски на шлифовку ±0,05–0,1 мм типичны для прецизионных применений; в спеченном состоянии допуски значительно шире (±0,5–1,0 мм в зависимости от марки и размера).
• Длина: Трубки из спеченного нитрида кремния доступны стандартной длины примерно до 1500 мм для марок SRBSN. Укажите номинальную длину и допустимый допуск — обычно ±1–2 мм для труб, обрезанных по длине, или меньше, если трубка должна фиксироваться до упора в сборке.
• Прямолинейность: Длинные трубки из нитрида кремния (более 300–400 мм) могут слегка прогибаться в процессе спекания. Укажите максимальное отклонение от прямолинейности — обычно 0,5 мм на 300 мм длины для стандартного сплава или 0,2 мм на 300 мм для прецизионного применения. Прямолинейность особенно важна для защитных трубок термопар, где провод датчика должен проходить через всю длину отверстия без заеданий.
• Чистота поверхности (Ra): Спеченные поверхности имеют шероховатость примерно Ra 1,5–3,0 мкм. Шлифованные поверхности могут иметь Ra 0,4–0,8 мкм для общего машиностроения или Ra 0,1–0,2 мкм для прецизионных или уплотняющих поверхностей. Более тонкая обработка поверхности значительно увеличивает стоимость из-за дополнительных проходов шлифования и необходима только в тех случаях, когда поверхность трубы образует уплотнение, скользящий контакт или подвергается оптическому контролю на наличие дефектов.

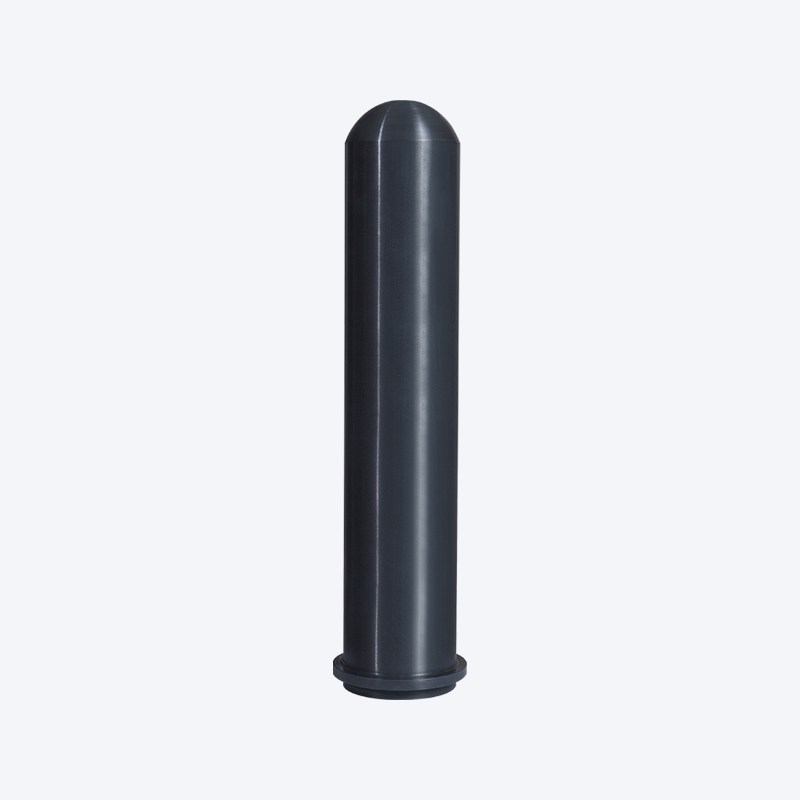

• Конечная геометрия: Укажите, должны ли концы труб быть открытыми, закрытыми (куполообразными или с плоским дном) или с фаской. Защитные трубки с закрытым концом — наиболее распространенная конфигурация оболочек термопар — требуют, чтобы закрытый конец имел минимальную толщину стенки и максимальный радиус внутреннего угла, чтобы избежать концентрации напряжений. Настоятельно рекомендуется снимать фаски или закруглять открытые концы во избежание сколов во время транспортировки и установки.
• Плотность и пористость: Для критически важных применений укажите минимальную плотность (обычно ≥3,1 г/см³ для SRBSN, ≥3,2 г/см³ для GPSSN) и запросите сертификат соответствия измеренным значениям плотности. Пористость выше допустимого уровня создает предпочтительные пути окисления, коррозии и проникновения расплавленного металла, что сокращает срок службы.

Рекомендации по обращению, установке и сроку службы

Даже самая лучшая трубка из нитрида кремния будет работать хуже или преждевременно выйдет из строя, если с ней неправильно обращаться, устанавливать или эксплуатировать. Керамика не прощает обычаев, с которыми обычно сталкиваются металлические компоненты — понимание их конкретных требований к обращению имеет важное значение для получения полной отдачи от инвестиций.

Обращение и хранение

С трубками из нитрида кремния следует обращаться в чистых хлопчатобумажных или нитриловых перчатках, чтобы предотвратить загрязнение точных поверхностей. Никогда не используйте металлические инструменты, чтобы вставить трубку в фитинг или вынуть из него: механическая точечная нагрузка на керамическую поверхность может привести к образованию трещин на поверхности, которые распространяются под воздействием термического или механического напряжения в процессе эксплуатации. Храните пробирки вертикально на мягких подставках или горизонтально на мягких подставках во избежание изгибов или повреждений при контакте. Перед установкой проверьте каждую трубку при хорошем освещении на наличие сколов, трещин или поверхностных дефектов — любая видимая трещина или скол по краям является основанием для браковки, поскольку трещины в керамике постепенно растут под действием циклической нагрузки.

Рекомендации по установке

При установке трубки из нитрида кремния в металлический корпус, кронштейн или огнеупорную опору всегда обеспечивайте соответствующий промежуточный слой — обычно втулку из керамического волокна, высокотемпературный прокладочный материал или гибкую графитовую ленту — между керамикой и любой жесткой металлической контактной поверхностью. Прямой жесткий зажим металл-керамика создает концентрации напряжений, которые разрушают керамику даже при небольших усилиях зажима. Обеспечьте зазор из-за теплового расширения между трубкой Si₃N₄ и любой окружающей металлической конструкцией; Нитрид кремния расширяется примерно со скоростью 3 × 10⁻⁶/°C, тогда как сталь расширяется со скоростью 12 × 10⁻⁶/°C — в четыре раза быстрее — поэтому трубка, установленная с плотным прилеганием при комнатной температуре, будет сжиматься от стали при повышении температуры.

Термическое циклирование и скорость изменения температуры

Несмотря на выдающуюся термостойкость нитрида кремния по сравнению с другими керамиками, чрезвычайно быстрые изменения температуры по-прежнему вызывают внутренние термические напряжения. Для применений, требующих контролируемого нагрева и охлаждения печи, таких как лабораторные трубчатые печи или полупроводниковые диффузионные трубки, ограничьте скорость изменения температуры до 5–10°C в минуту для трубок с толщиной стенок более 5 мм. Для операций по установке и извлечению печи в литейных цехах, где быстрое погружение в расплавленный металл неизбежно, перед погружением трубу предварительно нагрейте до температуры не менее 200–300°C, чтобы уменьшить начальный температурный градиент. Эта единственная практика может продлить срок службы труб на 50% и более при работе с расплавленным металлом.

Индикаторы мониторинга и окончания срока службы

Защитные трубки из нитрида кремния, находящиеся в постоянной эксплуатации при высоких температурах, следует проверять через регулярные промежутки времени — обычно во время плановых простоев производства. Признаки того, что срок службы трубки приближается к концу, включают видимое окисление поверхности или изменение цвета за пределами ожидаемого диапазона, изменения размеров на горячем конце (указывающие на локализованную потерю материала или ползучесть), потерю газонепроницаемости (обнаруживается при испытании труб с закрытым концом под давлением), слышимые изменения акустического отклика при постукивании (тусклое, а не прозрачное кольцо предполагает внутреннее растрескивание), а также любые видимые трещины или сколы на внешней поверхности. Заменяйте трубки заранее на основе результатов проверок, а не дожидайтесь сбоя в процессе эксплуатации, который может привести к загрязнению продукта, потере термопары и повреждению оборудования.

Поиск трубок из нитрида кремния: на что обратить внимание у поставщика

Мировой рынок керамических трубок из нитрида кремния включает в себя широкий круг поставщиков — от крупных производителей современной керамики с собственными производственными мощностями до дистрибьюторов, которые закупают продукцию у сторонних производителей. Качество, стабильность и надежность трубок Si₃N₄ значительно различаются у разных поставщиков, и последствия получения некачественного материала в критически важном приложении могут быть серьезными. Следующие критерии помогают определить поставщика, способного поставлять стабильную, подходящую для конкретного применения продукцию.

• Собственное производство и перепродажа: Поставщики, которые производят свои собственные трубки Si₃N₄, имеют прямой контроль над выбором порошка, условиями спекания и тестированием качества. Эта прослеживаемость важна, когда вам нужна стабильность от партии к партии и вы имеете право проверять качество производства. Дистрибьюторы могут предлагать конкурентоспособные цены, но обычно имеют меньшую прозрачность производственного процесса и могут переключаться между поставщиками между заказами.
• Сертификация качества и документация по испытаниям: Поставщики с хорошей репутацией предоставляют сертификат соответствия к каждой поставке с указанием измеренной плотности, используемого процесса спекания и результатов контроля размеров. Для критически важных применений запрашивайте сторонние данные испытаний свойств материалов — прочность на изгиб, теплопроводность и химический состав — в аккредитованной испытательной лаборатории, а не полагайтесь исключительно на данные, предоставленные поставщиком.
• Возможности индивидуального производства: Если для вашего применения требуются нестандартные размеры, закрытые концы, механически обработанные элементы или особая обработка поверхности, подтвердите, что у поставщика есть собственные возможности алмазного шлифования и механической обработки для получения этих элементов. Многие дистрибьюторы могут поставлять только стандартные размеры, указанные в каталоге.
• Инженерная поддержка приложений: Лучшие поставщики трубок из нитрида кремния предлагают техническую поддержку, которая поможет вам выбрать правильный сорт и правильно указать размеры для вашего применения. Это особенно ценно, если вы впервые переходите с другого керамического материала или металла на Si₃N₄ и вам нужны рекомендации по проектированию установки, процедурам термоциклирования и ожидаемому сроку службы.
• Минимальный объем заказа и сроки выполнения: Трубки из нитрида кремния не являются товаром широкого потребления. Стандартные размеры могут быть доступны на складе для быстрой доставки, но изготовление нестандартных размеров обычно требует 4–12 недель. Уточните минимальные объемы заказа перед составлением бюджета — некоторые производители требуют минимальные заказы в 10–20 штук для нестандартных товаров, что влияет на планирование запасов и денежных потоков для пользователей с меньшими объемами.
